Технические характеристики:
| Материалы | Сапфировые кристаллы оптического класса | Диапазон диаметров | ~300 мм |
| Допуск на диаметр | +0,0/-0,2 мм | Допуск по толщине | +/- 0,2 мм |
| Качество поверхности | 60/40 С/Д | Фрингс (Н) | 3 |
| Неравномерность (дельта N) | 1 | Центрирование | 3' |
| Фаска | 0,1-0,3 ммx45 градусов |
Физические и оптические свойства:
| Диапазон передачи | от 0,17 до 5,5 мкм | Показатель преломления | № 1.75449; Ne 1,74663 при 1,06 мкм (1) |
| Потеря отражения | 14% при 1,06 мкм | Коэффициент поглощения | 0,3 x 10-3 см-1 при 2,4 мкм(2) |
| Пик Рестстрален | 13,5 мкм | дн/дТ | 13,1 x 10-6 при 0,546 мкм(3) |
| dn/dμ = 0 | 1,5 мкм | Плотность | 3,97 г/см3 |
| Температура плавления | 2040°C | Теплопроводность | 27,21 Вт·м-1 К-1 при 300 К |
| Тепловое расширение | 5,6 (пара) и 5,0 (пер) x 10-6/K* | Твердость | Кнооп 2000 с 2000джиндентером |
| Удельная теплоемкость | 763 Дж кг-1 К-1 при 293К(4) | Диэлектрическая постоянная | 11,5 (пункт) 9,4 (пункт) 、при 1 МГц |
| Модуль Юнга (E) | 335 ГПа | Модуль сдвига (G) | 148,1 ГПа |
| Объемный модуль (К) | 240 ГПа | Эластичные коэффициенты | C11=496 C12=164 C13=115 C33=498 C44=148 |
| Видимый предел упругости | 300 МПа (45 000 фунтов на квадратный дюйм) | Коэффициент Пуассона | 0.25 |
| Растворимость | 98 х 10-6 г/100 г воды | Молекулярная масса | 101.96 |
| Класс/Структура | Треугольный (шестигранник), R3c |

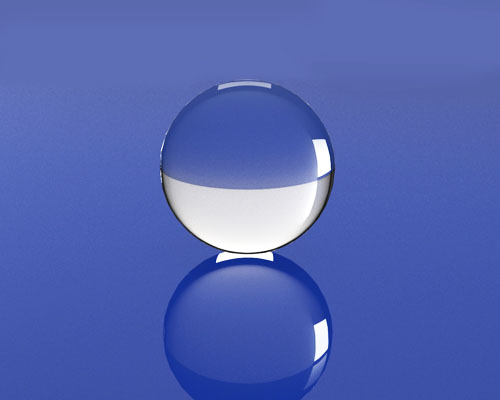

Что такое шаровые линзы и полушаровые линзы:
Шаровые линзы относятся к особой форме двояковыпуклых линз, имеющих геометрию шара (сферы). Они изготавливаются из одного материала, часто из оптического стекла с хорошей прозрачностью в интересующей области длин волн. Шаровые линзы часто используются для фокусировки или коллимации света в виде волоконной оптики (например, соединение лазер-волокно, соединение волокно-волокно) в зависимости от геометрии входного источника света. Кроме того, шариковые линзы могут представлять собой шариковые заготовки асферических линз, в которых линзы деформируются с целью предотвращения сферических аберраций.
Линзы Half-Ball — это варианты шаровых линз, полученные путем разрезания шаровых линз пополам. Благодаря простоте монтажа, обусловленной одной плоской поверхностью, полусферические линзы идеально подходят для применений, где требуются более компактные конструкции, таких как волоконная связь, эндоскопы, микроскопы, оптические датчики и средства лазерных измерений.
Существует три основных параметра шаровых линз и полушаровых линз. Одним из них является эффективное фокусное расстояние (EFL), которое представляет собой расстояние между плоскостью, проходящей через центр линзы, и перетяжкой (фокусом) входного луча, коллимированного в начале. Другой — заднее фокусное расстояние (BFL), определяемое как расстояние фокусной точки от поверхности линзы, поэтому на половину диаметра меньше, чем EFL. Уравнения расчета EFL и BFL приведены на технических изображениях. Если вам интересно, пожалуйста, проверьте технические изображения. Последним является числовая апертура (NA), при коллимации падающего света числовая апертура (NA) шаровой линзы зависит от диаметра шаровой линзы (D), ее показателя преломления (n), и диаметр входного источника (d). Проще говоря, числовая апертура пропорциональна разрешающей способности объектива, чем больше числовая апертура, тем свет собирается с помощью объектива. Уравнение также приведено на техническом изображении.
Помимо индивидуальной версии, Hangzhou Shalom EO также предлагает в наличии шариковые линзы и полушаровые линзы из сапфира. Характеристики нестандартных шаровых и полушаровых линз могут быть изменены по вашему запросу.
Вот некоторые важные особенности Sapphire:
Сапфир:
Для производства оптических компонентов выбраны сапфиры оптического класса — монокристаллические альфа-сапфиры, химическая формула Al2O3, с широким диапазоном пропускания от 0,225 до 5,5 мкм. Сапфир имеет шестиугольную структуру. Постоянная решетки a=b=4,758A, c=12,991A, показатель преломления 1,762-1,770. Его сильные ковалентные связи способствуют долговечности и твердости сапфира. Его твердость по шкале Мооса равна 9, уступая место алмазу, а прочность на сжатие составляет 1,9–24 ГПа. Модуль Юнга сапфира составляет 380 ГПа, что примерно в два раза больше, чем у железа. Температура плавления сапфира высокая, 2045 °C, что позволяет использовать сапфир во многих областях применения, требующих высоких термических нагрузок.
Сапфировые линзы идеально подходят для требовательных применений благодаря своим выдающимся характеристикам, состоящим из превосходной твердости поверхности (9 по шкале Мооса, третьего по твердости минерала после алмаза с 10 и муассанита с 9,5, что означает высокую устойчивость к царапинам и истиранию), высокой твердости. теплопроводность, выдающиеся диэлектрические свойства и устойчивость к обычным химическим кислотам и щелочам. Кроме того, сапфир обладает высоким показателем преломления и отличными характеристиками широкополосной передачи.
Кривые:
1. Пропускание сапфира в инфракрасном диапазоне длин волн (без покрытия)
2. Пропускание сапфира в УФ-диапазоне длин волн (без покрытия)
