Волновые пластины или фазовые пластины замедления, замедлители — это поляризационная оптика, используемая для управления состоянием поляризации проходящего света без ослабления, отклонения или смещения света. Принцип работы волновой пластины или фазовой пластины замедления заключается в использовании двулучепреломления определенных материалов, которое разделяет падающий световой луч на два компонента вдоль двух ортогональных оптических осей внутри двулучепреломляющего материала. Фазовая задержка между двумя компонентами падающего света способствует изменению состояния поляризации. (Существуют также ромбовидные замедлители Френеля, которые работают по другому принципу, то есть по принципу полного внутреннего отражения.) Можно контролировать фазовый сдвиг между двумя компонентами поляризации световой волны, регулируя толщину волновых пластин. Некоторые внешние факторы, такие как изменение длины волны, температура окружающей среды и угол падения, могут оказывать влияние на замедление волновых пластин и замедлителей.
Наиболее распространенными волновыми пластинами являются полуволновые пластины и четвертьволновые пластины. Полуволновая пластина, иногда эквивалентно называемая полуволновым замедлителем или полуволновой пластиной, вызывает замедление в 1/2 лямбды между быстрым компонентом и медленным компонентом, что приводит к повороту направления поляризации выходящего света. Изменяя угол между исходной плоскостью поляризации и осями полуволновой пластины, можно управлять углом поворота. Полуволновые пластины часто применяются для преобразования вертикальной поляризации в горизонтальную и наоборот при ориентации падающей линейной поляризации под углом 45 градусов к оптической оси. Четвертьволновые пластины или четвертьволновые пластины замедления, с другой стороны, создают замедление λ/4 между быстрым и медленным компонентами, четвертьволновые пластины часто используются для преобразования линейной поляризации в круговую поляризацию или наоборот. Кроме того, Shalom EO также предлагает октадные волновые пластины и полноволновые пластины. Стандартно монтируемые модули волновых пластин сконфигурированы с Dia. 25,4 мм, C.A. 18 мм алюминиевые крепления, которые все выгравированы с быстрыми осями снаружи в виде прямой линии. Незакрепленные версии также имеют свои быстрые оси, обозначенные.
Hangzhou Shalom EO предлагает волновые пластины и фазовые пластины замедления, замедлители в различных формах, включая True Zero-Order, Zero-Order, Low-Order, Dual Wavelength Waveplates, Super Achromatic, Achromatic Waveplates, Fresnel Rhomb Retarders. В Shalom EO вы можете свободно выбирать замедление и длину волны, которые вас интересуют, где доступен широкий выбор полуволновых, четвертьволновых или других длин волн замедления для одинарной длины волны, двух/тройных вариантов длины волны или широкополосных/ахроматических диапазонов длин волн с применимыми спектральными диапазонами от УФ до инфракрасных диапазонов длин волн. Эти волновые пластины и замедлители изготавливаются из множества материалов, включая кварц, фторид магния (MgF2) и плавленый кварц, с однопластинчатыми, двухпластинчатыми, шестипластинчатыми или комбинированными подложками структурами. Собранные волновые пластины либо выравниваются с помощью цементирования, оптического контакта, либо с помощью конструкции с воздушным зазором. Доступны как готовые, так и индивидуальные модули.
Если вы хотите более подробно разобраться в волновых пластинах и замедлителях, ознакомьтесь с нашей статьей «Введение в волновые пластины и замедлители в секторе ресурсов».
Ниже приведено краткое руководство, которое поможет вам разобраться в различных типах волновых пластин и замедлителей, чтобы вы могли составить представление перед заказом:

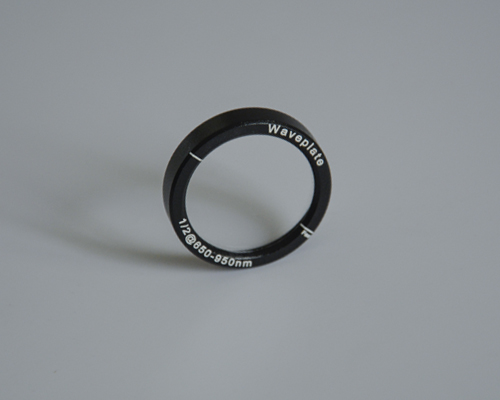

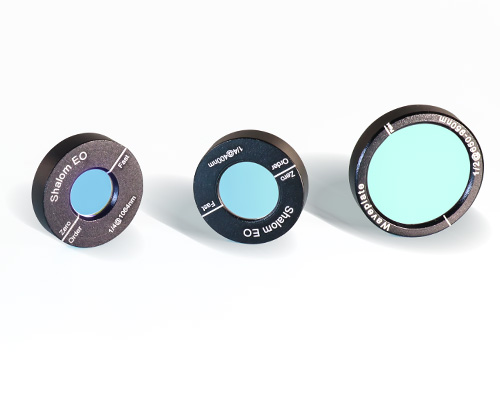

Волновые пластины нулевого порядка компании Shalom EO состоят из двух многопорядковых пластин, оси которых скрещены, так что эффективное замедление является разницей между ними. Они обладают сравнительно более высокой устойчивостью к сдвигам длины волны и изменениям температуры, чем волновые пластины низкого порядка. Существует три способа построения двух составных пластин: волновые пластины нулевого порядка с воздушным разделением, волновые пластины нулевого порядка с оптически контактированным соединением и волновые пластины нулевого порядка с цементированным соединением NOA61. Конструкции с воздушным разделением и оптически контактированным соединением более рекомендуются для приложений высокой мощности, где оптически контактированные модули обладают превосходным искажением волнового фронта и параллельностью.

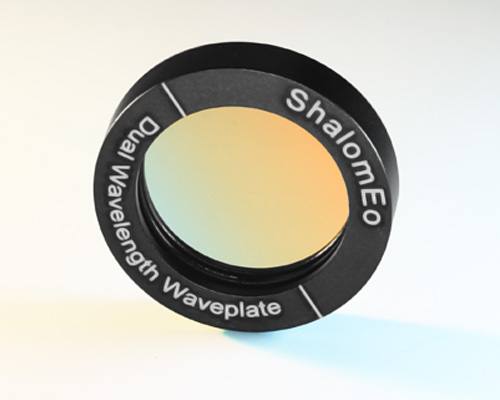

Волновые пластины нулевого порядка с двойной длиной волны Shalom EO: волновые пластины с двойной длиной волны обеспечивают замедление на двух отдельных длинах волн в приложениях для двухволновых источников света в соответствии с подгонкой показателя преломления на разных длинах волн. Волновые пластины с двойной длиной волны особенно полезны при использовании в сочетании с другими чувствительными к поляризации компонентами для разделения коаксиальных лазерных лучей с разными длинами волн или повышения и повышения эффективности преобразования твердотельных лазеров SHG. Hangzhou Shalom EO предлагает волновые пластины с несколькими длинами волн (в основном двухволновые волновые пластины), включая волновые пластины с тройной длиной волны с высоким порогом повреждения.

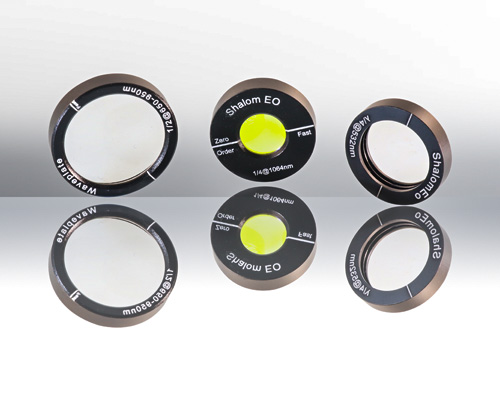

Волновые пластины нулевого порядка от Shalom EO изготовлены из одной сверхтонкой волновой пластины. Волновые пластины нулевого порядка превосходят волновые пластины нулевого порядка во всех отношениях и рекомендуются для более точных операций или приложений в расширенной длине волны. Помимо версии с отдельной пластиной, Shalom EO предлагает настоящие волновые пластины нулевого порядка с подложкой BK7 и алюминиевыми креплениями для удобства использования. Два типа материалов являются опциональными: кварц для обычных длин волн и MgF2 для приложений >3000 нм.
Ахроматические волновые пластины Shalom EO изготавливаются из двух волновых пластин из разных материалов (кварца и фторида магния) для достижения почти постоянного замедления в широком спектральном диапазоне. В комплект поставки входят ахроматические полуволновые пластины и ахроматические четвертьволновые пластины.

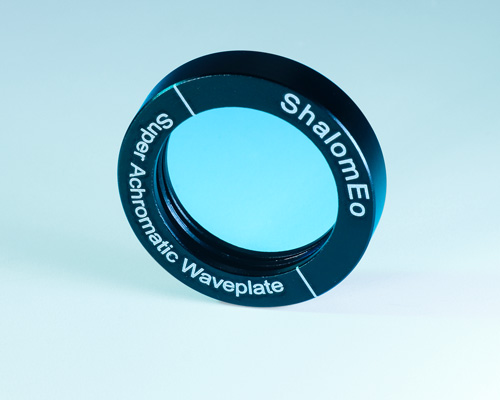

Суперахроматические волновые пластины Shalom EO представляют собой улучшенную версию ахроматических волновых пластин, состоящих из шести волновых пластин (три кварцевых волновых пластины и три волновых пластины MgF2), которые минимизируют хроматическую дисперсию и обеспечивают более постоянное замедление в широком диапазоне длин волн.

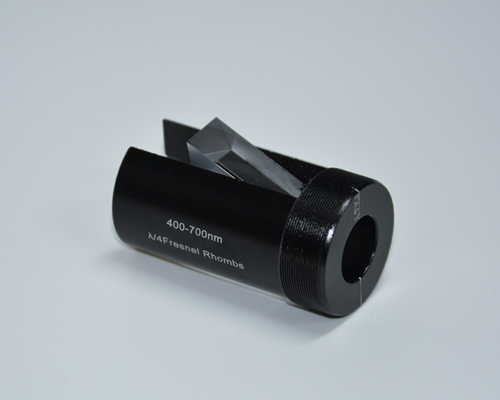

Френелевские ромбовидные замедлители Shalom EO имеют ту же основную функцию, что и волновые пластины, отличие в том, что Френелевские ромбы достигают интересующего замедления за счет использования полного внутреннего отражения. Это обеспечивает почти плоскую чувствительность к замедлению в еще более широком диапазоне длин волн, чем ахроматические волновые пластины.

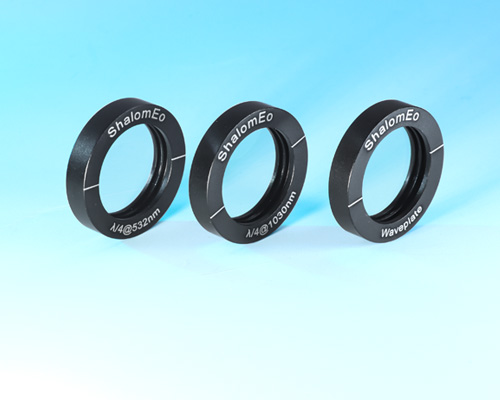

Низкопорядковые волновые пластины Shalom EO представляют собой многопорядковые волновые пластины с относительно низким номером порядка. Волновые пластины низкого порядка менее дороги, но, как и волновые пластины нескольких порядков, восприимчивы к внешним факторам (например, температуре) по сравнению с аналогами нулевого порядка, поэтому подходят для работы в контролируемой среде.
