Типы или модули:

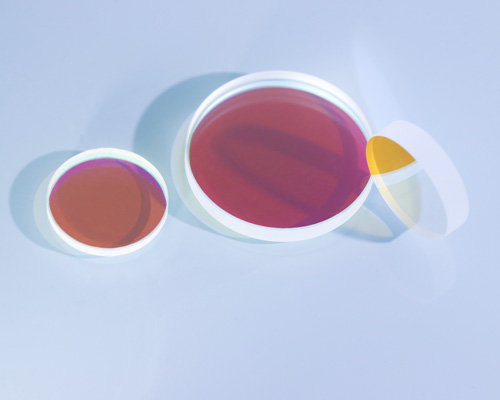

Это некоторые типы дихроичных фильтров, используемых для световых шоу RGB (AOI = 45°).
| Индекс | Диапазон отражения и передачи |
| 1 | Красный 650 нм отражается Зеленый 532 нм передается |
| 2 | Синий 473 нм в отражении Зеленый 532 нм передается Красный 650 нм передается |
| 3 | Синий 473 нм в отражении Зелёный 532 нм в отражении Красный 650 нм передается |
| 4 | Красный 650 нм отражается Передача синего цвета на длине волны 473 нм Зеленый 532 нм передается |
| 5 | Зелёный 532 нм в отражении Красный 650 нм передается |
| 6 | Зеленый 532 нм в отражении Красный 650 нм отражается Передача синего цвета на длине волны 473 нм |
Примечание. Другие типы дихроичных фильтров доступны по запросу.
Дихроичные фильтры отражают определенный диапазон длин волн и пропускают другие. Длиннопроходное дихроичное зеркало обладает высокой отражающей способностью ниже длины волны среза и высокой пропускающей способностью выше нее, в то время как короткопроходное дихроичное зеркало имеет высокую пропускающую способность ниже длины волны отсечки и высокую отражающую способность выше нее. В Ханчжоу Шалом EO доступны различные типы дихроичных наполнителей: длиннопроходные, короткопроходные, полосовые, блокирующие полосы и типы цветокоррекции в широком диапазоне длин волн. Дихроичные короткопропускные и длиннопропускные фильтры также могут действовать как «горячие» и «холодные зеркала» соответственно.
Дихроичные фильтры широко используются для разделения цветов в изображениях ПЗС, цифровой проекции, световых шоу, машинном зрении и печати. Эти фильтры пропускают только часть видимого спектра и отклоняют (отражают) остальную часть.
Пример кривых покрытия:
