| Code | Types | Material | Diameter | EFL | Coating | Unit Price | Delivery | Inquiry |
|---|---|---|---|---|---|---|---|---|
| 1106-003 | Половина мяча | Сапфир | 1.0мм | - | Никто | Запросить | Запросить | |
| 1105-003 | Мяч | Сапфир | 1.0мм | 0.57мм | Никто | $10.0 | 2 ~ 3 дня | Inquiry |
| 1105-006 | Мяч | Сапфир | 2.0мм | 1.15мм | Никто | $10.0 | 2 ~ 3 дня | Inquiry |
| 1106-006 | Половина мяча | Сапфир | 2.0мм | - | Никто | $10.0 | 2 ~ 3 дня | Inquiry |
| 1105-009 | Мяч | Сапфир | 3.0мм | 1.72мм | Никто | $10.0 | 2 ~ 3 дня | Inquiry |
| 1106-009 | Половина мяча | Сапфир | 3.0мм | - | Никто | Запросить | Запросить | |
| 1105-012 | Мяч | Сапфир | 4.0мм | 2.30мм | Никто | $12.0 | 2 ~ 3 дня | Inquiry |
| 1106-012 | Половина мяча | Сапфир | 4.0мм | - | Никто | $12.0 | 2 ~ 3 дня | Inquiry |
| 1105-015 | Мяч | Сапфир | 5.0мм | 2.87мм | Никто | $12.0 | 2 ~ 3 дня | Inquiry |
| 1106-015 | Половина мяча | Сапфир | 5.0мм | - | Никто | $12.0 | 2 ~ 3 дня | Inquiry |
| 1105-018 | Мяч | Сапфир | 6.0мм | 3.45мм | Никто | $15.0 | 2 ~ 3 дня | Inquiry |
| 1106-018 | Половина мяча | Сапфир | 6.0мм | - | Никто | Запросить | Запросить | |
| 1105-021 | Мяч | Сапфир | 7.0мм | 4.02мм | Никто | Запросить | Запросить | |
| 1106-021 | Половина мяча | Сапфир | 7.0мм | - | Никто | Запросить | Запросить | |
| 1105-024 | Мяч | Сапфир | 8.0мм | 4.60мм | Никто | $18.5 | 2 ~ 3 дня | Inquiry |
| 1106-024 | Половина мяча | Сапфир | 8.0мм | - | Никто | Запросить | Запросить | |
| 1105-027 | Мяч | Сапфир | 9.0мм | 5.17мм | Никто | $20.0 | 2 ~ 3 дня | Inquiry |
| 1106-027 | Половина мяча | Сапфир | 9.0мм | - | Никто | $21.0 | 2 ~ 3 дня | Inquiry |
| 1106-030 | Половина мяча | Сапфир | 10.0мм | - | Никто | $23.0 | 2 ~ 3 дня | Inquiry |
| 1105-030 | Мяч | Сапфир | 10.0мм | 5.75мм | Никто | $23.0 | 2 ~ 3 дня | Inquiry |

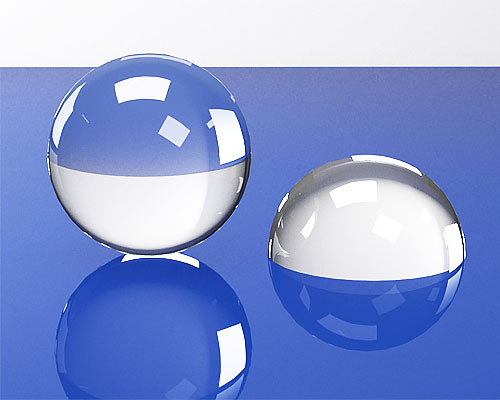

Что такое шаровые линзы и полушаровые линзы:
Шаровые линзы относятся к особой форме двояковыпуклых линз, имеющих геометрию шара (сферы). Они изготавливаются из одного материала, часто из оптического стекла с хорошей прозрачностью в интересующей области длин волн. Шаровые линзы часто используются для фокусировки или коллимации света в виде волоконной оптики (например, соединение лазер-волокно, соединение волокно-волокно) в зависимости от геометрии входного источника света. Кроме того, шариковые линзы могут представлять собой шариковые заготовки асферических линз, в которых линзы специально деформируются для предотвращения сферических аберраций.
Линзы Half-Ball — это варианты шаровых линз, полученные путем разрезания шаровых линз пополам. Благодаря простоте монтажа, обусловленной одной плоской поверхностью, полусферические линзы идеально подходят для применений, где требуются более компактные конструкции, таких как волоконная связь, эндоскопы, микроскопы, оптические датчики и средства лазерных измерений.
Существует три основных параметра шаровых линз и полушаровых линз. Одним из них является эффективное фокусное расстояние (EFL), которое представляет собой расстояние между плоскостью, проходящей через центр линзы, и перетяжкой (фокусом) входного луча, коллимированного в начале. Другой — заднее фокусное расстояние (BFL), определяемое как расстояние фокусной точки от поверхности линзы, поэтому на половину диаметра меньше, чем EFL. Уравнения расчета EFL и BFL приведены на технических изображениях. Если вам интересно, пожалуйста, проверьте технические изображения. И последнее — числовая апертура (NA), при коллимации падающего света числовая апертура (NA) шаровой линзы зависит от диаметра шаровой линзы (D), ее показателя преломления (n). и диаметр входного источника (d). Проще говоря, числовая апертура пропорциональна разрешению объектива: чем больше числовая апертура, тем больше света собирается с помощью объектива. И уравнение тоже дано на техническом изображении.
Hangzhou Shalom EO предлагает как стандартные, так и изготовленные на заказ шариковые линзы, а также полусферические линзы из сапфира для применения в инфракрасном спектре. Спецификация нестандартных шаровых и полушаровых линз может быть изменена по вашему запросу.
Вот некоторые важные особенности Sapphire:
Сапфир:
Сапфиры оптического класса, выбранные для производства оптических компонентов, представляют собой монокристаллические альфа-сапфиры, химическая формула Al2O3, с широким диапазоном пропускания от 0,225 до 5,5 мкм. Сапфир имеет шестиугольную структуру. Постоянная решетки a=b=4,758A, c=12,991A, показатель преломления 1,762-1,770. Его сильные ковалентные связи способствуют долговечности и твердости сапфира. Его твердость по шкале Мооса равна 9, уступая место алмазу, а прочность на сжатие составляет 1,9–24 ГПа. А модуль Юнга сапфира составляет 380 ГПа, что примерно в два раза больше, чем у железа. Температура плавления сапфира высокая, 2045 °C, что позволяет использовать сапфир во многих областях применения, требующих высоких термических нагрузок.
Сапфировые линзы идеально подходят для требовательных применений благодаря своим выдающимся характеристикам, состоящим из превосходной твердости поверхности (9 по шкале Мооса, третьего по твердости минерала после алмаза с 10 и муассанита с 9,5, что означает высокую устойчивость к царапинам и истиранию), высокой твердости. теплопроводность, выдающиеся диэлектрические свойства и устойчивость к обычным химическим кислотам и щелочам. Кроме того, сапфир обладает высоким показателем преломления и отличными характеристиками широкополосной передачи.
Технические характеристики:
| Материалы | Оптический класс сапфировые кристаллы | Диапазон диаметров | ~300 мм |
| Допуск на диаметр | +0,0/-0,2 мм | Допуск по толщине | +/-0,2 мм |
| Качество поверхности | 60/40 S/D | Байры (N) | 3 |
| Неравномерность (дельта N) | 1 | Центр | 3 дюйма |
| Фаска | 0,1-0,3 мм x 45 градусов |
Физические и оптические свойства:
| Диапазон передачи | от 0,17 до 5,5 мкм | Показатель преломления | Нет 1,75449; Ne 1,74663 при 1,06 мкм (1) |
| Потери на отражение | 14 % при 1,06 мкм | Коэффициент поглощения | 0,3 x 10-3 см-1 при 2,4 мкм(2) |
| Reststrahlen Пик | 13,5 мкм | dn/dT | 13,1 x 10-6 ;при 0,546 мкм(3) |
| dn/dμ = 0 | 1,5 мкм | Плотность | 3,97 г/см3 |
| Температура плавления | 2040°C | Теплопроводность | 27,21 Вт·м- 1 К-1 при 300 К |
| Тепловое расширение | 5.6 (пара) и amp; 5,0 (perp)x 10-6/K* | Кнуп 2000 с 2000гиндентером | |
| Удельная теплоемкость | 763 Дж кг-1 К-1 при 293К(4 ) | Диэлектрическая постоянная | 11,5 (пара) 9,4 (perp) 、при 1 МГц |
| Модуль Юнга (E) | 335 ГПа | Модуль сдвига (G) | 148,1 ГПа |
| Модуль объемного сжатия (К) | 240 ГПа | Коэффициенты упругости | C11=496 C12=164 C13=115 C33=498 C44=148 |
| Видимый предел упругости | 300 МПа (45 000 фунтов на квадратный дюйм) | Коэффициент Пуассона | 0,25 |
| Растворимость | 98 x 10-6г/100 г воды | Молекулярная масса | 101,96 |
| Класс/Структура | Тригональный (шестнадцатеричный), R3c |
Curves:
1. Transmission of Sapphire at Infrared wavelength range (no coating)
2. Transmission of Sapphire at UV wavelength range ( no coating)
