Свойства материала:
| Плотность (при 25°C/77°F) | 2,201 г/см^3 |
| Модуль сдвига | 30,6 ГПа |
| Модуль Юнга | 2,1 ГПа |
| Модуль объемной упругости | 37,4 ГПа |
| Модуль разрыва, абразивный | 52,4 МПа |
| Коэффициент Пуассона | 0,179 |
| Твердость по Кнупу (нагрузка 100 г) | 522 кг/мм^2 |
| Прочность на сжатие | 1,14 ГПа |
| Прочность на разрыв | 54 МПа |
| Точка деформации | 893°C/1639,4°F |
| Коэффициенты термического расширения | 0,52 частей на миллион/К при температуре 5–35 °C 0,57 ppm/K при 0–200°C 0,48 ppm/K при температуре от -100 до 200°C |
| Точка отжига | 1042°C/1907,6°F |
| Точка смягчения | 1585°C/2885°F |
| Теплопроводность | 1,38 Вт/м·К |
| Температуропроводность | 0,0075 см^2/с |
| Удельная теплоемкость | 0,770 Дж/г·К |
| Показатель преломления | Nd = 1,45840 @589 морских миль |
| Диэлектрическая постоянная | E = 3,8 |
Внимание: Представленное изображение типично для коммерчески доступного плавленого кварца и предлагается только для сравнительных целей. Пожалуйста, просмотрите технические характеристики марок, если вы хотите проверить индивидуальные свойства каждой марки.
Характеристики:
| Бренды и материалы: | Corning: плавленый кварц 7980 /7978/7979 и т. д. Сделано в Китае: плавленый кварц JGS1, монокристаллический кварц и т. д. |
| Диаметры | До 450 мм (4 дюйма/6 дюймов/8 дюймов/12 дюймов/350 мм/450 мм) |
| Толщина | Минимум 30 мкм (0,1 мм/0,2 мм/0,3 мм/0,5 мм/1 мм и т. д.) |
| Допуск на размер | +/- 0,2 мм |
| Допуск по толщине | +/- 0,1 мм |
| Изменение толщины (TTV) | < 2 мкм |
| шероховатость поверхности (Rz) | < 0,05 мкм |
| Качество поверхности | 40/20 S/D или пользовательское |
| Изгиб/Деформация | <20 мкм |
| Доступны другие индивидуальные характеристики | |

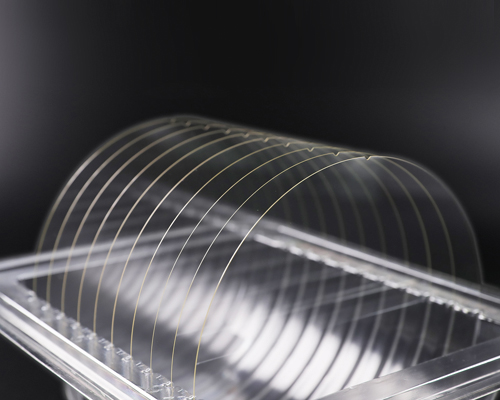

Пластины или подложки из плавленого кварца и кварцевого стекла представляют собой тонкие диски или квадратные пластины различных размеров или форм, изготовленные из плавленого кварца или кварцевого стекла. Термины плавленый кремнезем или кварцевое стекло (иногда также называемые плавленым кварцем) описывают твердые вещества, состоящие из очищенного кремнезема, диоксида кремния, SiO2 в аморфной форме, полученного в результате быстрого охлаждения расплавленного кремнезема для предотвращения образования кристаллической структуры. (Следует отметить, что пластины (или подложки) SiO2 можно интерпретировать как пластины, изготовленные из некристаллического кварцевого стекла, и пластины, изготовленные из монокристаллического кварца.)
Существует два вида плавленого кварца или кварцевого стекла: плавленый кварц ИК-класса и плавленый кварц УФ-класса. Плавленый кварц ИК-класса относится к материалу, полученному с использованием метода производства, позволяющего уменьшить состав OH и увеличить пропускание в ИК-диапазоне. Одной из мер для реализации этого является химическое осаждение из паровой фазы (CVD), при котором прекурсоры, богатые кремнием (например, тетрахлорид кремния, SiCl4), нагреваются до состояния паров, затем окисляются и получают осаждение. В то время как плавленый кварц УФ-класса производится путем плавления камней SiCl4 в пламени, поэтому он содержит более высокий состав OH, чем плавленый кварц ИК-класса, что приводит к полосе поглощения в инфракрасной области спектра, но к большей скорости пропускания ультрафиолетового излучения, чем первый.
В целом, отличительной особенностью этого семейства вариантов стекла SiO2 является то, что оно имеет чрезвычайно высокую температуру плавления, составляющую ок. 1650°C, что способствует его превосходным температурным способностям (не деформируется при температуре ниже 1400°C). Другие преимущества плавленого кварца и оптического кварцевого стекла включают высокое оптическое пропускание и химическую инерцию (оно инертно почти ко всем видам кислот, кроме плавиковой кислоты), впечатляюще низкое тепловое расширение, отличную стойкость к термическому удару, радиационную стойкость и т. д. Области применения: также широкий спектр, охватывающий оптические и лазерные системы, санитарию с помощью ультрафиолетового излучения, полупроводники, космические аппараты и т. д.
Hangzhou Shalom EO предлагает пластины или подложки из плавленого кварцевого стекла и оптического кварцевого стекла, изготовленные из стеклянных материалов, эквивалентных указанным брендам: Corning HPFS 7980/7979/7978, JGS1 (оптическое кварцевое стекло). Доступны пластины и подложки большого размера диаметром до 450 мм и гладкими поверхностями с шероховатостью < 5 Å. Все характеристики могут быть настроены по вашему запросу.
Обычно компания Shalom EO способна поставлять пластины (или подложки) из плавленого кварца и оптического кварцевого стекла, подходящие для применений, перечисленных ниже:
Компоненты из кварцевого стекла УФ-качества/технология УФ-измерения
Высокотемпературные применения
Окно из оптического кварцевого стекла/подложка/покровные стекла/предметные стекла для микроскопа
Окна SiO2 с низким тепловым расширением
Космические технологии и полупроводниковая промышленность

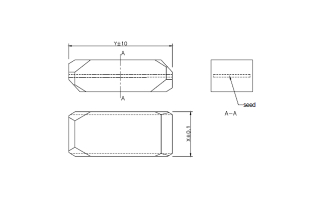

Также доступны монокристаллические кварцевые пластины и подложки.
Особенности брендов:
Корнинг HPFS 7980/7979/7978:
Стекло Corning HPFS (плавленый кварц высокой чистоты) отличается низкими константами дисперсии, великолепной степенью однородности, исключительной прозрачностью в УФ-, видимой и ИК-зонах, а также сверхнизким коэффициентом теплового расширения. В то время как Corning 7980 UV плавленый кварц отлично работает в УФ-спектре, стекло Corning 7979 IR в целом имеет более низкое содержание металлов и OH, что приводит к более высокому пропусканию в зоне MWIR. Corning 7978 также является разновидностью ИК-стекла. Пластины и подложки из Corning HPFS 7980/7979/7978 особенно подходят для обработки высококачественных оптических компонентов, включая оптические линзы, оптические окна, оптические зеркала и т. д.
Технический паспорт Corning HPFS 7980 и 7979
ЯГС1:
JGS1 — это оптическое кварцевое стекло, известное своей прозрачностью для УФ-излучения, полученное путем плавления камней SiCl4 в пламени HHO высокой чистоты и охлаждения расплавленного вещества.
Являясь идеальным китайским заменителем плавленого кварца Corning 7980 УФ-класса, он обладает превосходной механической, термической и химической стойкостью и подходит для применений в диапазоне длин волн от 180 до 2500 нм, где среднее пропускание через УФ- и видимый спектр составляет 90%. и становится еще выше при расширении до дальнейшего УФ-диапазона ниже 185 нм. Однако из-за метода производства большое количество ОН, составляющее ок. 2000pm встроены, что приводит к провалам на кривой пропускания при 1400 нм и 2200 нм, а также к сильному пику поглощения при 2700 нм.
JGS1, предоставляемый Shalom EO, аналогичен Heraeus Suprasil 1 и 2, Saint-Gobain Spectrosil A и B, Corning 7980, Dynasil 1100 и 4100.
Технический паспорт JGS1
