Оксисульфид гадолиния: сцинтиллятор и его свойства

Overview: Gadolinium Oxysulfide Scintillator: Material Engineering, Emission Mechanism, and Detector Integration

Сцинтиллятор на основе оксисульфида гадолиния (Gd2O2S) — это высокоплотный керамический материал на основе редкоземельных элементов, предназначенный для детектирования рентгеновского и гамма-излучения. В данной статье рассматриваются керамики GOS, активированные Pr и Tb, тонкие пленки и пикселированные массивы, включая физику люминесценции, технологию спекания, характеристики излучения (512–550 нм) и интеграцию с кремниевыми фотодетекторами в медицинских, промышленных и системах безопасности визуализации.

Вам также могут быть интересны наши предыдущие статьи:

• Керамика GOS: Полное руководство: в которой представлен общий обзор и базовое руководство по керамике GOS

Структура статьи:

• Часть 1. Оксисульфид гадолиния, легированный празеодимом (Pr)
• Часть 2. Оксисульфид гадолиния, легированный тербием (Tb)
• Часть 3. Тонкие пленки Gd₂O₂S:Pr и пикселированные массивы Gd₂O₂S:Tb

Часть 1: Оксисульфид гадолиния, легированный празеодимом

Название продукта: Керамический оксисульфид гадолиния, легированный празеодимом

Химическая формула: Pr:GOS (Gd₂O₂S:Pr)

Состав материала: Керамический материал

Справочное изображение продукта:

I. Обзор продукта

Сцинтиллятор на основе оксисульфида гадолиния с добавкой празеодима (Pr: GOS) — широко используемый сцинтилляционный материал, функциональный материал, способный преобразовывать высокоэнергетическое излучение, такое как рентгеновские и гамма-лучи, в ультрафиолетовое или видимое свечение. При обнаружении люминесценции, возникающей при облучении материала рентгеновскими, гамма-лучами или другим ионизирующим излучением, можно получить информацию о падающем излучении.

Керамика Pr:GOS обладает рядом преимуществ, включая высокую светоотдачу, короткое послесвечение, отличную радиационную стабильность, превосходную оптическую прозрачность и негигроскопичность. Эти характеристики делают материал подходящим для разнообразных применений, таких как проверка контейнеров и систем безопасности, медицинская визуализация (включая PET, SPECT и CT) и промышленные системы неразрушающего контроля (NDT).

Процесс производства начинается с прокаливания исходных материалов — оксида гадолиния, серной кислоты и оксида празеодима — для синтеза порошка Pr:GOS. Затем порошок спекается при высоких температурах для формирования плотной керамической сцинтилляционной структуры Pr:GOS. После этого керамика нарезается и полируется с высокой точностью в соответствии с требованиями заказчика для достижения высокого качества поверхности и точных размеров.

II. Принцип работы

При облучении рентгеновскими или гамма-лучами, а также другими видами ионизирующего излучения, керамика Pr:GOS излучает люминесценцию с пиком длины волны около 512 нм. Этот люминесцентный сигнал преобразуется в электрический сигнал с помощью кремниевых фотодиодов или кремниевых фотомножителей (SiPM). Полученный электрический сигнал затем обрабатывается и анализируется для получения информации о падающем излучении, обеспечивая детектирование и визуализацию.

На практике керамику Pr:GOS обычно изготавливают в виде пиксельных массивов. Такие структурированные сцинтилляционные массивы обеспечивают высокое разрешение изображения в медицинской диагностике, системах безопасности и промышленных системах неразрушающего контроля.

III. Процесс производства

Изготовление керамики:

Синтез порошка: оксид гадолиния, серная кислота и оксид празеодима смешиваются и прокаливаются для получения люминофорного порошка Pr:GOS.

Спекание: синтезированный порошок Pr:GOS прессуется и спекается при повышенных температурах для формирования плотного, прозрачного керамического сцинтиллятора через твердофазную реакцию.

Точная механическая обработка:

Спеченная керамика нарезается до заданных размеров и проходит параллелизацию, точное шлифование и оптическое полирование для обеспечения строгого контроля плоскостности и качества поверхности.

Изготовление пиксельного массива сцинтилляторов:

Для создания пиксельных массивов керамика сегментируется на отдельные пиксельные элементы в соответствии с конструктивными требованиями. Эти пиксели располагаются в одно- или двухмерной конфигурации, разделяются отражающими слоями для минимизации оптического перекрестного влияния и склеиваются с использованием оптического клея с последующим отверждением.

Контроль и упаковка:

Готовая продукция проходит строгий контроль точности размеров, параллельности и качества поверхности в соответствии с заданными спецификациями. Финальная упаковка выполняется в чистой комнате для сохранения целостности продукта.

IV. Области применения

• Керамика Pr:GOS широко применяется в технологиях на основе рентгеновского излучения, включая:
• Системы проверки безопасности и досмотра багажа
• Медицинское визуализирующее оборудование (например, PET, SPECT и CT сканеры)
• Промышленные устройства неразрушающего контроля (NDT)

Part 2: Terbium-doped Gadolinium Oxysulfide

Product Name: Terbium-doped Gadolinium Oxysulfide Ceramic

Chemical Formula: Tb:GOS (Gd₂O₂S:Tb)

Material Type: Ceramic

Reference Product Image:

I. Введение в продукт

Оксисульфид гадолиния, легированный тербием (Tb:GOS) – сцинтиллятор является широко используемым сцинтилляционным материалом – функциональным материалом, способным преобразовывать высокоэнергетическое излучение, такое как рентгеновские и гамма-лучи, в ультрафиолетовое или видимое свечение. При облучении рентгеновскими, гамма-лучами или другим ионизирующим излучением Tb:GOS испускает флуоресценцию, что позволяет детектировать и визуализировать падающее излучение.

Керамика Tb:GOS сцинтиллятора обладает рядом ключевых преимуществ: высокая световая отдача, короткое послесвечение, отличная радиационная стойкость, превосходная оптическая прозрачность и негигроскопичность. Эти свойства делают материал пригодным для широкого спектра применения, включая системы инспекции контейнеров для проверки безопасности, медицинские методы визуализации (например, ПЭТ, СКТ и КТ) и промышленные устройства неразрушающего контроля (NDT).

Процесс производства начинается с обжига исходных материалов — оксида гадолиния, серной кислоты и оксида тербия — для синтеза фосфорного порошка Tb:GOS. Этот порошок затем спекается при высоких температурах для получения плотной керамики Tb:GOS. В завершение керамика точным образом разрезается и полируется, чтобы соответствовать требованиям заказчика по размерам и качеству поверхности.

II. Принцип работы

При облучении рентгеновскими или гамма-лучами, а также другими видами ионизирующего излучения, керамика Tb:GOS испускает флуоресценцию с пиком длины волны около 512 нм. Этот световой сигнал детектируется и преобразуется в электрический сигнал с помощью кремниевых фотодиодов или кремниевых фотомножителей (SiPM). Последующая обработка сигнала позволяет извлечь информацию о падающем излучении, обеспечивая его детекцию и визуализацию.

На практике керамику Tb:GOS обычно изготавливают в виде пиксельных массивов. Такие структурированные сцинтилляторные массивы позволяют получать изображения с высоким разрешением в медицинской диагностике, проверке безопасности и промышленном неразрушающем контроле.

III. Процесс производства

Изготовление керамики:

Синтез порошка: оксид гадолиния, серная кислота и оксид тербия смешиваются и обжигаются для получения фосфорного порошка Tb:GOS.

Спекание: полученный порошок прессуется и спекается при повышенной температуре, формируя плотную прозрачную керамику сцинтиллятора посредством твердотельной реакции.

Точная механическая обработка:

Спеченная керамика разрезается на заданные размеры, проводится параллелизация, точная шлифовка и полировка оптического уровня для строгого контроля плоскостности и качества поверхности.

Изготовление массива сцинтилляторов:

Для создания пиксельных массивов керамика сегментируется на отдельные пиксельные элементы согласно проектным требованиям. Эти пиксели размещаются в одномерной или двумерной конфигурации, разделяются отражающими слоями для минимизации оптического перекрестного влияния и соединяются с помощью оптического клея с последующим отверждением.

Контроль качества и упаковка:

Готовые изделия проходят тщательную проверку на точность размеров, параллельность и качество поверхности согласно установленным спецификациям. Финальная упаковка проводится в чистом помещении для сохранения целостности продукта.

IV. Области применения

Сцинтилляторы Tb:GOS широко применяются в различных системах рентгеновской визуализации, включая:

• Оборудование для проверки безопасности (например, сканеры багажа и грузов)
• Медицинские рентгеновские приборы, такие как ПЭТ и КТ сканеры
• Промышленные системы неразрушающего контроля (NDT)

Часть 3: Shalom EO предлагает компоненты сцинтиллятора из оксисульфида гадолиния

- Тонкая пленка оксисульфида гадолиния, легированная тербием

Тонкая пленка оксисульфида гадолиния, легированная тербием — обычно сокращённо GOS (Gd₂O₂S:Tb) — состоит из трёх функциональных слоёв: защитного слоя, фосфорного слоя GOS и подложки. GOS (Gd₂O₂S:Tb) является высокопроизводительным сцинтилляционным материалом, широко используемым в медицинской визуализации (например, цифровая рентгенография/DR), промышленном неразрушающем контроле (NDT) и экспериментах по физике высоких энергий благодаря своей исключительной эффективности преобразования рентгеновского излучения и стабильным оптическим характеристикам.

Ключевые преимущества включают высокую плотность (7,34 г/см³) и высокий эффективный атомный номер (Gd: Z = 64), что обеспечивает эффективное поглощение рентгеновских лучей и преобразование их в зелёный видимый свет с максимумом около 550 нм — оптимально согласованный с кремниевыми фотодетекторами, такими как CCD или CMOS сенсоры.

Состав люминофорного слоя (Gd₂O₂S:Tb):

Гадолиний (Gd): 82,2%

Кислород (O): 8,4%

Сера (S): 8,4%

Тербий (Tb): 1,0%

Толщина люминофорного слоя обычно варьируется от 5 μм до 500 μм, стандартная рабочая толщина — 150–350 μм.

II. Структура пленки

Защитный слой: PET-пленка толщиной 15 μм (полиэтилентерефталат), обеспечивающая высокую оптическую прозрачность и устойчивость к царапинам. При необходимости может применяться антистатическое покрытие для снижения налипания пыли.

Люминофорный слой: состоит из Gd₂O₂S:Tb, где ионы Tb³⁺ выступают в роли люминесцентного активатора. Зеленое излучение с длиной волны 550 нм возникает в результате радиационного перехода ⁵D₄ → ⁷F₅ ионов Tb³⁺. Стандартная толщина: 150–350 μм.

Подложка: PET-пленка толщиной 150 μм с низким уровнем автофлуоресценции и высокой механической гибкостью, совместимая с технологией рулонного производства.

Клей (опционально): эпоксидные или силиконовые связующие, выбранные для высокой термостойкости и низкого выделения газов.

III. Технология производства

• Синтез порошка: используется метод совместного осаждения для точного контроля молярного соотношения Gd/Tb, обеспечивая однородность состава. Концентрация легирования Tb³⁺ обычно оптимизируется в диапазоне 0,1–1,0 моль% для максимальной люминесцентной эффективности.
• Спекание: проводится в восстановительной атмосфере (например, H₂S) при 1400–1600°C для формирования чистой кристаллической фазы Gd₂O₂S. Размер частиц контролируется на уровне 5–20 μм для минимизации потерь света за счет рассеяния.
• Формирование пленки: осуществляется горячим прессованием (10–20 МПа, 150–200°C) или методом литья на ленту, обеспечивая люминофорный слой с плотностью >95% от теоретической.
• Ламинирование и инкапсуляция: вакуумное ламинирование устраняет межслойные пустоты; УФ-затвердевающие покрытия улучшают сцепление между защитным и люминофорным слоями.

IV. Принцип работы

Тонкая пленка GOS (Gd₂O₂S:Tb) функционирует как высокоэффективный рентгеновский сцинтиллятор через многоступенчатый процесс преобразования энергии:

Падающие рентгеновские лучи сильно поглощаются атомами гадолиния с высоким Z через фотоэлектрический эффект, создавая электронно-дырочные пары.

Энергия передается через кристаллическую решетку к ионам активатора Tb³⁺, возбуждая их до уровня ⁵D₄.

Радиативный переход ⁵D₄ → ⁷F₅ производит яркую зеленую флуоресценцию с длиной волны 550 нм и высоким световым выходом примерно 60 000 фотонов/МэВ.

Излучение проходит через защитный слой PET толщиной 15 μм и улавливается кремниевым фотодетектором (например, CMOS/CCD), который преобразует свет в электрический сигнал для реконструкции изображения.

Регулировка толщины люминофорного слоя (150–350 μм) позволяет балансировать пространственное разрешение (3,5–5 lp/mm) и чувствительность детекции. Пик излучения на 550 нм идеально согласован со спектральной чувствительностью кремниевых сенсоров. Дополнительные преимущества включают влагостойкость и устойчивость к радиационному разрушению, что делает материал ключевым для медицинских систем DR и промышленных CT-сканеров.

V. Основные области применения

• Медицинская визуализация: динамические системы DR (например, флюороскопические установки ЖКТ), дентальные панорамные рентгеновские аппараты (с высокоразрешающими вариантами, такими как DRZ-STD).
• Промышленное НКИ (NDT): контроль композитных материалов в аэрокосмической отрасли; выявление дефектов в электродных фольгах литий-ионных аккумуляторов. Использование сверхтонких подложек (например, PET 100 μм) позволяет работать в ограниченных пространствах.
• Системы безопасности: низкоэнергетический модуль рентгеновской детекции в двухэнергетических сканерах багажа, часто в сочетании с CsI(Tl)-матрицами (для высокоэнергетической детекции) для разделения материалов.

- Керамический массив из оксисульфида гадолиния, легированного празеодимом

I. Обзор продукта

Керамический массив из оксисульфида гадолиния, легированного празеодимом (Pr:GOS) — это высокоплотный керамический материал редкоземельного оксисульфида, специально разработанный для фотодетекции и сцинтилляционных приложений. Он изготавливается методом высокотемпературного спекания высокочистых кристаллов Gd₂O₂S, легированных ионами Pr³⁺, формируя упорядоченный массив керамических пиксельных элементов. Такая структура обеспечивает исключительную оптическую однородность по всему массиву.

Введение ионов Pr³⁺ наделяет материал превосходными фотолюминесцентными свойствами, позволяя быстро испускать видимый свет при возбуждении коротковолновыми высокоэнергетическими фотонами. В результате получается продукт с высокой световой отдачей, быстрым временем отклика и высокой механической и термической стабильностью.

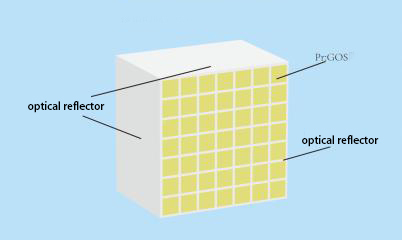

Как показано на схеме, керамический массив Pr:GOS имеет кубическую геометрию, состоящую из регулярно расположенных керамических пиксельных полос. Каждый желтый квадрат представляет собой отдельный пиксельный элемент — соответствующий одному каналу детекции, что обеспечивает точное пространственное измерение оптических сигналов. Белые области обозначают оптические отражающие слои, которые направляют и усиливают извлечение флуоресценции, улучшая оптическую эффективность и отношение сигнал/шум. Такая конструкция обеспечивает высокую плотность материала, механическую прочность, термостабильность и оптическую однородность.

Примечание к оригинальной подписи рисунка: Большой куб изображает массив Pr:GOS; желтые подэлементы представляют отдельные сцинтилляционные пиксели (ошибочно обозначенные как Ce:GAGG в оригинальном китайском тексте); белые области указывают на оптические отражающие слои.

II. Принцип работы

При облучении высокоэнергетическими фотонами или электронами ионы Pr³⁺ в матрице GOS поглощают энергию и переходят в возбужденное состояние, после чего излучают флуоресценцию в видимом спектре (примерно 520–540 нм). Этот процесс обеспечивает быстрое и эффективное преобразование падающего излучения в детектируемые оптические сигналы.

Архитектура пиксельного массива оптимизирует пути распространения света, повышая как эффективность сбора оптического сигнала, так и пространственное разрешение. Как поликристаллическая керамика, материал демонстрирует высокую оптическую однородность, обеспечивая стабильный и воспроизводимый сигнал на всех пикселях.

Как показано на рисунке выше: большой куб представляет собой массив Pr:GOS, где маленькие жёлтые квадраты обозначают отдельные кристаллы Pr:GOS — каждый соответствует одному пикселю, а белые участки указывают на слой оптического отражателя.

III. Технологический процесс изготовления

Производство следует стандартным протоколам изготовления оптической керамики и включает следующие ключевые этапы:

• Подготовка сырья: синтезируются высокочистые исходные порошки и тщательно гомогенизируются.
• Спекание: смешанный порошок уплотняется при высокой температуре в атмосфере аргона для сохранения стехиометрии и обеспечения равномерного распределения ионов Pr³⁺.
• Точная обработка: спечённый блок подвергается прецизионной шлифовке и оптической полировке для получения плоских поверхностей с низким рассеянием, что максимизирует передачу света и эффективность извлечения.
• Сборка массива и интеграция отражателя: отдельные пиксельные элементы формируются и разделяются высокоотражающими межслойными слоями для минимизации оптических наводок.
• Окончательная проверка и упаковка: каждая партия проходит строгие испытания на оптические характеристики, механическую прочность и термостабильность для гарантии стабильного качества и надёжности.

Области применения

Керамические массивы Pr:GOS широко используются в научных исследованиях и промышленных оптических системах, включая:

• Лабораторные оптические детекционные установки
• Сцинтилляционные детекторы рентгеновских и гамма-лучей
• Промышленные системы оптического изображения и датчиков
• Интегрированные лазерные оптические и фотодетекторные модули

Благодаря высокой световой эффективности и быстрой временной реакции, эти массивы превосходят в задачах высокоточного оптического измерения и визуализации.
